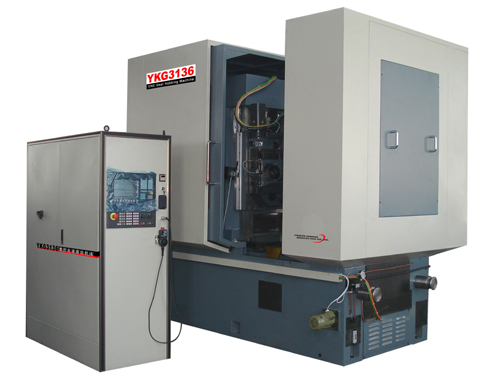

一. 機床的主要技術規格和參數
1. 主要規格：
最大工件直徑×最大模數 360×8 mm
2. 加工范圍：
⑴. 最大工件直徑： 360 mm
⑵. 最大模數：8 mm
⑶. 加工斜齒輪螺旋角：±45度
⑷. 加工齒數范圍：4～200齒
3. 尺寸規格
⑴. 可安裝滾刀最大直徑：170 mm
⑵. 可安裝滾刀最大長度：210 mm
⑶. 滾刀最大軸向移動量：190 mm
⑷. 滾刀可換芯軸直徑：27、32、40、50各一套
⑸. 滾刀主軸錐孔錐度： SK50
⑹. 滾刀中心到工作臺中心水平距離：75～305 mm
⑺. 滾刀中心到工作臺臺面垂直距離：180～680 mm
⑻. 后立柱頂尖到工作臺臺面距離：370～920 mm
⑼. 工作臺臺面直徑：360 mm
⑽. 工作臺孔徑： 70 mm
⑾. 工作臺臺面至床身底面距離：1120 mm
4. 動動參數
⑴. 滾刀主軸轉速范圍（B軸）：80～800 mm
⑵. 軸向進給速度范圍（Z軸）：1～3000 mm/min(無級)
⑶. 徑向進給速度范圍（X軸）： 1～3000mm/min(無級)
⑷. 工作臺轉速范圍（C軸）：1～100rpm(無級)
5. 數控系統：SINUMERIK840D
6. 主要電機容量
⑴. 刀具主軸電機（B軸）： 15 kw
⑵. 工作臺交流伺服電機（C軸）： 9.4kw
⑶. 軸向進給交流伺服電機（Z軸）：4.7 kw
⑷. 徑向進給交流伺服電機（X軸）：9.4 kw
⑸. 切向交流伺服電機（Y軸）： 2.5 kw
⑹. 刀架回轉交流伺服電機（A軸）：2.5 kw
7. 機床外形尺寸(長×寬×高)： 3022×1780×2710mm
8. 機床凈重： 約14000kg |
